О продукте

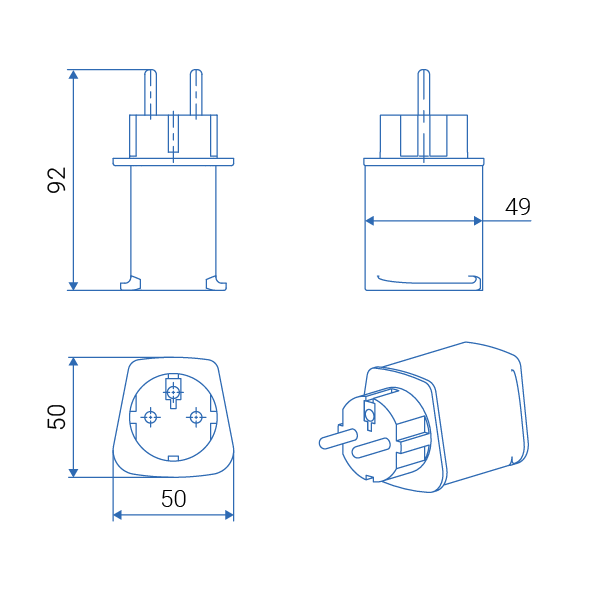

габаритные размеры и характеристики

Схема УЗИП РИФ-Д
ПАРАМЕТР
ЗНАЧЕНИЕ
Класс испытаний
I+II
Номинальное рабочее напряжение, В (50 Гц)
230
Максимальное длительное рабочее напряжение, В (50 Гц)
275
Импульсный ток (10/350 мкс), кА
7
Номинальный разрядный ток (8/20 мкс)
(L-N)/(N-PE), кА
20/20
Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE), кА
40/40
Уровень напряжения защиты
(L-N)/(N-PE), кВ
≤1,5/≤1,5
Время срабатывания, нс
≤25/≤100
Действующее значение полного тока утечки, мА
0,5
Степень защиты
IP20

> 20

срабатываний

Устройство многоразового действия

~ 230 В

установка в розетку

Устанавливается в штепсельную розетку ~230 В 50 Гц

- 40°C + 80°C

диапазон температур

Защита в широком диапазоне температур.

80 м

зона защиты

Зона защиты составляет 40 м по кабелю в обе стороны от места его установки.

КАК РАБОТАЕТ УЗИП РИФ-Д?

Принцип действия прибора основан на снижении величины импульсного перенапряжения до приемлемого значения — порядка 1,5 кВ — того, на которое и рассчитана безопасная работа электроприборов. УЗИП ограничивает опасный импульс перенапряжения, отводя через себя волну перенапряжения в землю через заземляющий контур.

≤ 1,5 кВ

снижение напряжения

установка в розетку

РИФ-Д устанавливается в розетку с заземляющим контактом, за счёт чего обеспечивается параллельное подключение к защищаемому оборудованию и соединение с системой заземления.

Разрядник и варистор

Нелинейные рабочие элементы – варистор и разрядник, способные ограничивать импульсные перенапряжения на заданном уровне (Up≤1.5 кВ), безопасном для бытовых электроприборов.

снижение сопротивления при скачке напряжения

При нарастании перенапряжения сопротивление нелинейного элемента УЗИП резко падает, что приводит к тому, что через УЗИП начинает протекать электрически ток.

ограничение напряжения

Напряжение на выводах УЗИП ограничивается на уровне, обозначаемом как уровень защиты Up. Ток молнии при этом отводится в землю.

восстановление сопротивления

После окончания импульса сопротивление нелинейного элемента восстанавливается до исходной величины, Защитное устройство возвращается в исходное непроводящее состояние.

оборудование защищено

Таким образом, при срабатывании УЗИП РИФ-Д происходит ограничение перенапряжения на входе защищаемого оборудования, само оборудование при этом остаётся в работе.

При срабатывании УЗИП РИФ-Д для частного дома

происходит ограничение перенапряжения на входе защищаемого оборудования,

само оборудование при этом остаётся в работе

для чего служат узип, узо, Автомат, УЗДП, стабилизатор напряжения, сетевой фильтр (пилот)?

Оборудование, работающее от сети 220 В/ 380 В обычно защищают различными сетевыми фильтрами, стабилизаторами и реле напряжения. Однако, они не рассчитаны на защиту от импульсных перенапряжений, — без УЗИП при возникновении импульса перенапряжения все они сгорят вместе с оборудованием.

Каждое устройство выполняет свою функцию. Рассказываем подробнее.

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Автоматический выключатель (АВ) защищает цепь от повреждений, вызванных перегрузкой или коротким замыканием.

Автоматический выключатель отключается и размыкает цепь, когда ток, протекающий через цепь, превышает номинальное значение, на которое он рассчитан. Это может произойти из-за перегрузки (подключено слишком много устройств) или короткого замыкания.

РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ

Реле контроля напряжения (РКН) – это коммутационный прибор, обеспечивающий контроль напряжения в пределах заданных настроек. Реле отключает потребителя при отклонении входного напряжения от значений допустимого диапазона, и включает его обратно – когда сеть работает стабильно.

РКН устанавливается для защиты оборудования, в том числе и УЗИП, от «скачков» напряжения, как правило до 280 В, причинами которых являются:

  • обрыв («отгорание») нулевого (N) проводника
  • однофазное замыкание на землю в высоковольтной питающей сети
  • одновременное отключение/включение большого количества приборов.

УЗО

УЗО — это устройство защитного отключения, коммутационный электроприбор, принудительно разрывающий электрическую цепь при появлении утечки тока.
Основные причины возникновения тока утечки:

  • ошибки монтажа электрооборудования.
  • нарушение изоляции электроустановок и нулевых рабочих проводников вследствие перегрева или механических повреждений.
  • нарушение контактных соединений нулевых рабочих проводников.
Задача УЗО — своевременно реагировать на любую утечку, отключая питание по линии, которую прибор обслуживает. Тем самым обеспечивается достаточно надёжная защита людей и животных от поражения электрическим током.

УЗДП

УЗДП — это специализированное электронное устройство, которое в постоянном режиме контролирует работу защищаемого участка электросети здания. Его основная задача заключается в предотвращении возникновения пожара путём обнаружения дугового пробоя (искрения). Когда дуговой пробой обнаружен, УЗДП автоматически отключает соответствующую линию, на которой была выявлена неисправность, и тем самым предотвращает возгорание и последующий пожар.
Основные причины дугового пробоя: повреждение проводника или некачественное соединение. Эти факторы увеличивают сопротивление в месте повреждения проводника. Из-за этого растет температура, что приводит к карбонизации изоляции и ее разрушению. В результате образуется электрическая дуга температурой до нескольких тысяч градусов, из-за которой и начинается пожар.
Другими причинами возгораний могут быть:

  • ослабленный контакт;
  • механическое повреждение кабеля или изоляции;
  • скрутка алюминий-медь;
  • старение изоляции и т.д.

УЗИП – не выключатель, а ограничитель грозовых и коммутационных импульсных перенапряжений. УЗИП устанавливается электрически параллельно нагрузке и ограничивает перенапряжение, оставляя нагрузку в работе.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ


Стабилизатор напряжения – это устройство, которое служит для стабилизации электрического тока, поддерживая в сети напряжение 220В.Иными словами стабилизатор нужен для того, чтобы подключенная к нему нагрузка питалась от стабильного напряжения величина которого будет неизменно находится в пределах стандартных номинальных значений (220 Вольт — для однофазной сети и 380 Вольт — для трехфазной).

В отличие от реле напряжения, которые просто отключают сеть при выходе значения напряжения за допустимые пределы, стабилизаторы выравнивают величину напряжения в сети обеспечивая тем самым бесперебойность ее работы.

СЕТЕВОЙ ФИЛЬТР (ПИЛОТ)


Сетевой фильтр является прибором, распределяющим электроэнергию по самым конечным потребителям, обеспечивая их автоматическое отключение в случае короткого замыкания или сверхтока, защиту от высокочастотных помех.

Также сетевой фильтр способен защищать от незначительных наведенных перенапряжений в диапазоне от 3 до 10 кА, то есть сетевой фильтр можно классифицировать, только как УЗИП III класса испытаний.

Реле напряжения, стабилизаторы и сетевые фильтры не способны уберечь оборудование от импульсных перенапряжений в десятки-сотни тысяч вольт, которые возникают при разрядах молнии.

Справиться с такой задачей может только УЗИП

УЗИП

УЗИП защищает технику при возникновении напряжений диапазоном в десятки и сотни тысяч вольт, лежащих в микросекундном диапазоне. Такая нагрузка на сеть может быть спровоцирована прямым или наведённым ударом молнии в объект, а так же авариями или переключением высоковольтного оборудования на питающих подстанциях.

Классы УЗИП и места установки по ГОСТ Р МЭК 61643-12-2022

УЗИП РИФ-Д относится к классу I+II, что позволяет применять его для защиты оборудования при всех видах импульсных перенапряжений.

Класс I или I+II

Назначение

Защита от воздействий прямых ударов молнии.

Используется при

  • наличии внешней молниезащиты,
  • и/или питании объекта через воздушную линию,
  • и/или если дом находится на открытой местности.

Место установки

ВРУ, ГРЩ

Зона защиты

Не менее порядка 30-35 м по кабелю



Класс II или II+III

Назначение

Защита от наведённых перенапряжений.

Используется при

  • отсутствии молниезащиты,
  • и/или питании объекта через кабельную линию,
  • и/или наличии экранирующих объектов.

Место установки

РЩ, щиты автоматизации

Зона защиты

Не менее порядка 30-35 м по кабелю



Класс III

Назначение

Защита от наводок и остаточных помех.

Используется при

наличии выше по питанию

УЗИП класса I / I+II / II / II+III



Место установки

Непосредственно возле портов аппаратуры

Зона защиты
Не более  5 м по кабелю



УЗИП РИФ-Д для дома относится к классу I+II и устанавливается в розетку

Помощь электромонтажника не требуется

Рекомендации по установке УЗИП РИФ-Д

  •  УЗИП может применяться в однофазной электрической сети в качестве первой ступени защиты во вводном щитке или рядом с ним.
  • Для электроприборов, которые не вошли в зону защиты первого УЗИП, рекомендуется установка второго устройства в качестве второй ступени защиты от наведённых перенапряжений.
  • Зона защиты УЗИП составляет 40 м по кабелю в обе стороны от места его установки.
  • УЗИП защищает ту группу электроприборов, в линию которых оно установлено.

Схема подключения узип РИФ-Д

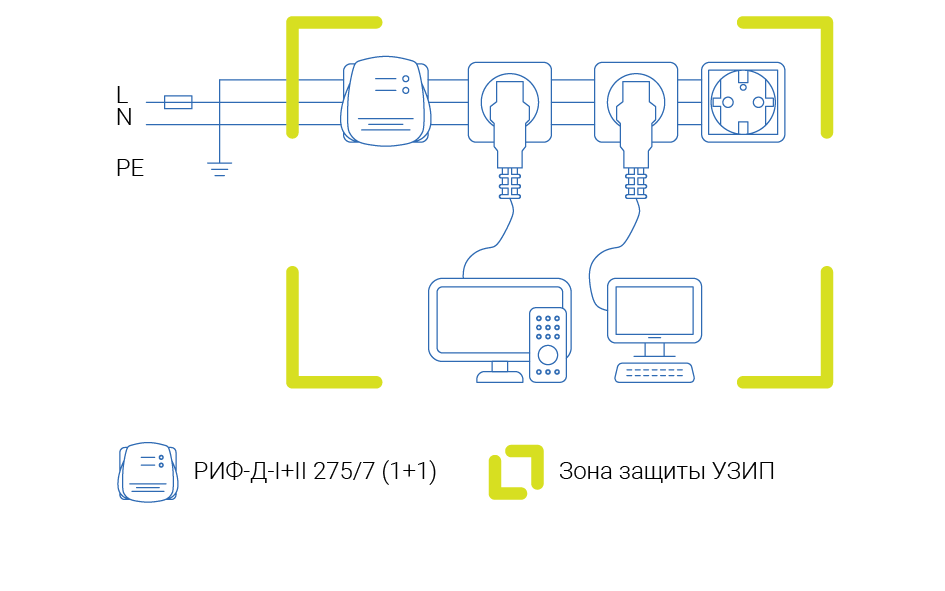

Установка одного устройства для защиты группы электроприборов

Подключение одного УЗИП 220В в однофазной сети квартиры или частного дома.

Установка двух устройств (ступеней) защиты для группы электроприборов

Подключение нескольких УЗИП 220В в однофазной сети квартиры или частного дома.

Подключение второго устройства в качестве второй ступени защиты от наведённых перенапряжений.

установка и эксплуатация

легко начать использовать

  • Устанавливается в штепсельную розетку ~230 В 50 Гц с заземляющим контактом.
  • Не требует вмешательства в электропроводку и помощи квалифицированного специалиста.
  • УЗИП РИФ-Д отключится из цепи в случае выхода из строя рабочего элемента благодаря тепловому расцепителю.
  • Двухцветная световая индикация

Индикатор "Защищено" горит зелёным

УЗИП исправно и готово к работе

индикатор "Заземлено" горит ровным красным

Необходимо перевернуть УЗИП, поменяв порядок подключения фазного и нулевого проводников.

Индикатор продолжает гореть — сеть не заземлена или произошёл обрыв заземления.

часто задаваемые вопросы

Потребляет ли устройство электричество?

Устройство устанавливается параллельно питающей сети, не потребляя при этом
электроэнергию.

Как при ударе молнии определить, что УЗИП сработал?

УЗИП не снабжаются встроенными индикаторами или счетчиками срабатывания.

Как определить, что УЗИП исправен и защищает?

Визуальный контроль работоспособности устройства определяется световым индикатором «Защищено», расположенном на корпусе устройства. Зелёный цвет индикатора означает, что устройство находится в рабочем состоянии – сеть защищена. Если этот индикатор не горит при наличии напряжения в сети, значит устройство неисправно.

УЗИП одноразовое устройство или многоразовое?

УЗИП – устройство многократного действия: может выдержать более 20 срабатываний. После
срабатывания оно возвращается в исходное непроводящее состояние.

Какая зона защиты УЗИП РИФ-Д для частного дома?

Зона защиты УЗИП составляет 40 м по кабелю в обе стороны от места его установки.

Можно ли установить устройство в ванной комнате?

Категория исполнения (ГОСТ 14254) РИФ-Д - IP20. То есть устройство предназначено для использования в отапливаемых помещениях с нормальным уровнем влажности. Во влажных помещениях устройство использовать запрещается.

Можно ли установить УЗИП в удлинитель?

Мы не гарантируем корректную работу и совместимость устройства РИФ-Д с продукцией других
производителей. Поэтому не рекомендуем установку устройства в удлинители.

Можно ли использовать устройство в розетке без заземления?

Да, установка устройства в розетку без заземляющего контакта допускается. В этом случае
устройство ограничит перенапряжение только между фазным (L) и нулевым проводником (N).

Устройство надо использовать только во время грозы?

Рекомендуется устройство использовать 24/7, так как РИФ-Д предназначен для защиты оборудования не только от воздействий молнии, но и от электромагнитных наводок и коммутационных перенапряжений.

А если УЗИП выйдет из строя?

УЗИП снабжено тепловым расцепителем, который отключает УЗИП из цепи в случае выхода из строя рабочего элемента. При размыкании
разъединителя индикатор состояния «Защищено» перестает гореть.

Световые индикаторы, обеспечивают визуальный контроль:

  • рабочего/неисправного состояния устройства;
  • наличия/отсутствия напряжения в сети;
  • наличия/отсутствия заземления;
  • порядка подключения фазного и нулевого проводников
